IC解密LED 照明较其他照明产品具有绿色、节能、环保、长寿命等优点，随着整体成本降低，LED 照明开始广泛使用在商业、家庭等领域。而智能型 LED 照明独有的特点适用于不同的应用场合和需求，如远程控制、定时开关、调光、调色等。

XLSEMI 研制出针对 LED 照明的全集成开关型变换方案，内部集成高压、大功率 MOSFET 开关管，外围元器件简单，系统应用灵活，转换效率高，系统体积小，内置过温保护、过流保护、短路保护等全套可靠性保护电路，同时兼容外置 PWM 信号调光功能，实现智能驱动 LED。

参考数据

备注：VPWM=5.0V 时，电阻 R2=20K，VPWM=3.3V 时，电阻 R2=12K。

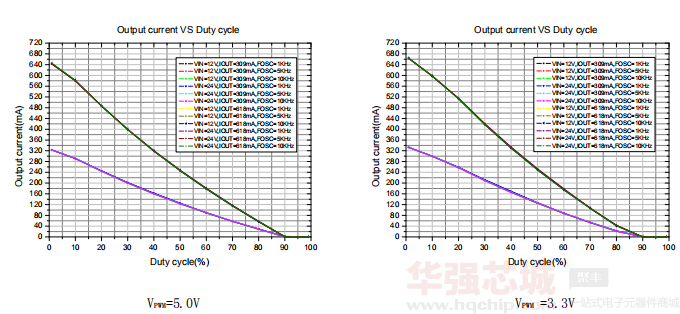

测试条件 1，输入 12V/24V，输出接 3 串 LED，初始电流值设定为 309mA/618mA，调光信号幅值为 5.0V/3.3V，频率为 1KHz、5KHz、10KHz。

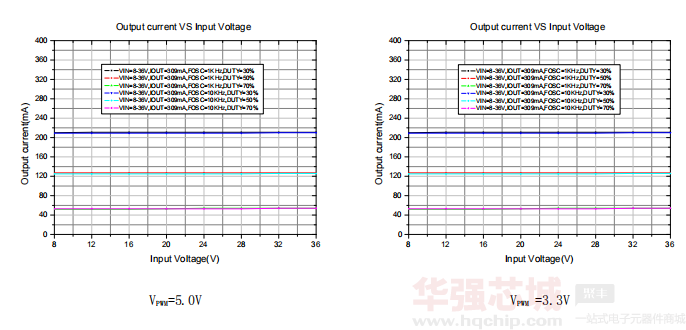

测试条件 2，输入 8V-36V，输出接 2 串 LED，初始电流值设定为 309mA，调光信号幅值为 5.0V/3.3V，频率为 1KHz、10KHz。
