单片机解密PIC16F15324开发板是一款小巧的开发板，它板载了LED和KEY 等基本测试单元，可以完成简单的学习和测试目标。
在此基础上通过添加外围器件，可实现一个中文歌单的MP3音乐播放器，其整体构成见图1所示。

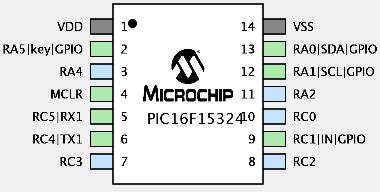

1. 单片机解密引脚配置 PIC16F15324对于开发工具的限定，这里是使用MPLABX IDE v5.45为开发工具，并添加MCC进行引脚功能的配置，其引脚配置情况如图2所示。 其中，PA0连接OLED屏的数据引脚，PA1连接OLED屏的时钟引脚；PC4连接MP3播放模块的串口接收引脚；PA5连接按键引脚；PC1作为备用引脚，以便调节音量。 图2 引脚功能配置
1. 单片机解密功能程序设计 1） 单片机解密显示程序设计 为了驱动OLED屏，对引脚输出高低电平的定义语句为： #define OLED_SCLK_Set() SCL_SetHigh() #define OLED_SCLK_Clr() SCL_SetLow() #define OLED_SDIN_Set() SDA_SetHigh() #define OLED_SDIN_Clr() SDA_SetLow() 相应的OLED屏初始化函数为： - void OLED_Init(void)
- {
- Write_IIC_Command(0xAE); //display off
- Write_IIC_Command(0x20); //Set Memory Addressing Mode
- Write_IIC_Command(0x10);
- Write_IIC_Command(0xb0);//Set Page Start Address for Page Addressing Mode,0-7
- Write_IIC_Command(0xc8);//Set COM Output Scan Direction
- Write_IIC_Command(0x00);//---set low column address
- Write_IIC_Command(0x10);//---set high column address
- Write_IIC_Command(0x40);//--set start line address
- Write_IIC_Command(0x81);//--set contrast control register
- Write_IIC_Command(0xdf);
- Write_IIC_Command(0xa1);//--set segment re-map 0 to 127
- Write_IIC_Command(0xa6);//--set normal display
- Write_IIC_Command(0xa8);//--set multiplex ratio(1 to 64)
- Write_IIC_Command(0x3F);//
- Write_IIC_Command(0xa4);//
- Write_IIC_Command(0xd3);//-set display offset
- Write_IIC_Command(0x00);//-not offset
- Write_IIC_Command(0xd5);//--set display clock divide ratio/oscillator frequency
- Write_IIC_Command(0xf0);//--set divide ratio
- Write_IIC_Command(0xd9);//--set pre-charge period
- Write_IIC_Command(0x22); //
- Write_IIC_Command(0xda);//--set com pins hardware configuration
- Write_IIC_Command(0x12);
- Write_IIC_Command(0xdb);//--set vcomh
- Write_IIC_Command(0x20);//0x20,0.77xVcc
- Write_IIC_Command(0x8d);//--set DC-DC enable
- Write_IIC_Command(0x14);//
- Write_IIC_Command(0xaf);//--turn on oled panel
- OLED_Clear();
- }
|
