二极管可能是电子工程师最常听到和最常用到的元器件之一了，本文将详细介绍关于二极管的基础知识，供大家参阅。

一、概述

相对于被动器件（如：电阻、电容、电感），二极管（英文：Diode）是半导体领域一个相当重要的基础器件，今天我们就走进精彩的二极管半导体世界吧！

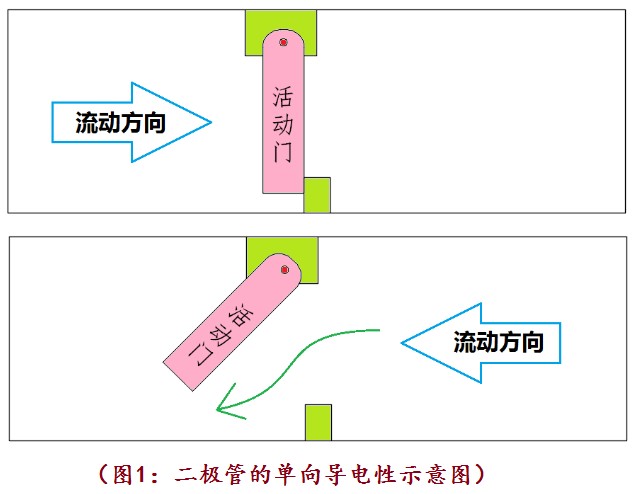

芯片解密二极管是一种具有两个电极（一般用A、K极表示）的半导体器件，它最具特性的功能就是只允许电流由单一方向通过（称为正向偏压），反向时阻断 （称为反向偏压）。大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能，许多的使用是应用其整流功能的。二极管的这种单向导通的特性，简单可口述为“正向导电，反向不导电”，可用下图(1) 来形象表示：

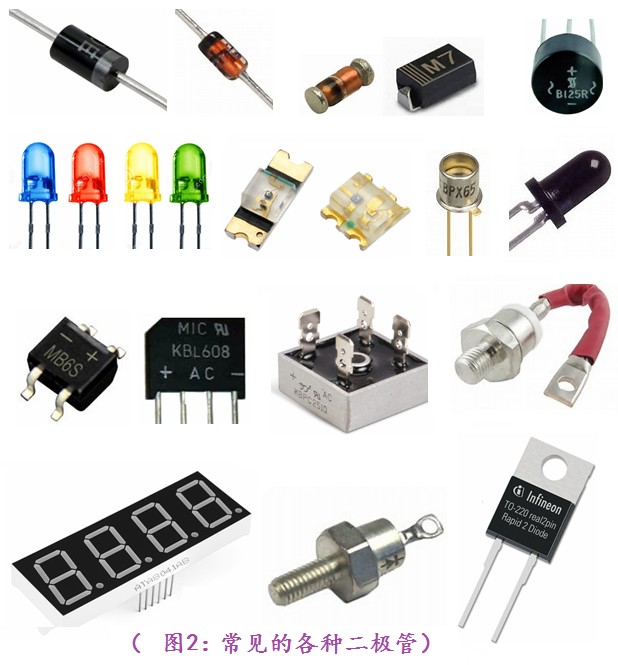

而下图（2）是市面上我们所常见的二极管外观：

二、工作原理

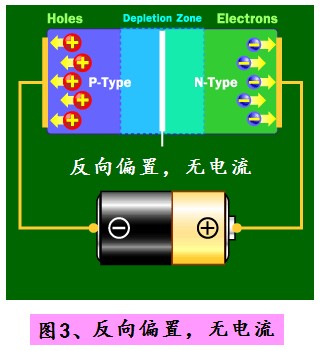

芯片解密现今最普遍的二极管大多是使用半导体材料如硅或锗，它是一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成了空间电荷层，并且建有自建电场，当不存在外加电压时，因为p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当产生反向电压偏置时，外界电场与自建电场进一步加强，形成在一定反向电压范围中与反向偏置电压值无关的反向饱和电流I0（这也就是不导电的原因, 如图3所示）。

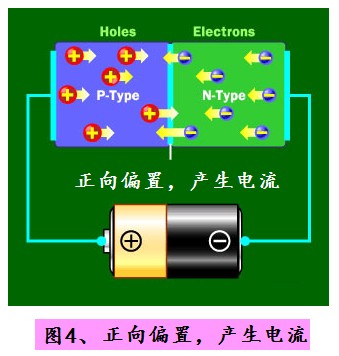

而当产生正向电压偏置时，外界电场与自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流（也就是导电的原因，如下图4所示）。

三、二极管的特性

二极管具有单向导电性，芯片解密其典型伏安特性曲线见下图(5)。当二极管两端加上正向偏压时，当电压值较小时，电流极小；对于硅二极管，当电压超过0.6V时，电流开始按指数规律增大，通常称此为二极管的开启电压；当电压达到约0.7V时，二极管处于完全导通状态，通常称此电压为二极管的导通电压，用符号VF表示。
