限流式与分压式接法的区别有哪些？
都是变阻器与“电表——待测电阻”IC解密系统之间的连接方式。分压是变相的并联，限流是串联。分压测量范围广，更常用；限流可以保护元件，一般需要计算。

所谓限流就是由于电阻的增大，IC解密在电压不变的情况下，回路的电流减小；由于滑动变阻器的电阻，以及与通过其的电流的乘积，即为其两端的电压。

滑动变阻器的限流式和分压式接法

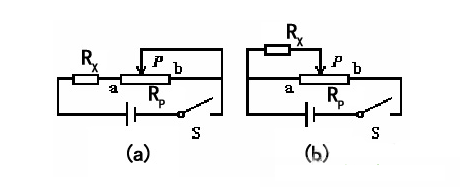

（一）滑动变阻器在电路中的两种接法：


1．通过改变变阻器电阻来改变电路中的电流，以控制电路中的电流——限流式；

当滑动头移动过程，滑动变阻器电阻逐渐变化，电路中的电流逐渐变化，变阻器起控制电路电流作用。

注意：实验开始时应使滑动变阻器连入电路的电阻最大。

2．通过变阻器改变电阻来改变用电器两端的电压，起调压器的作用——分压式。

电阻R与变阻器电阻并联，用电器与电阻的电压相等，IC解密改变P的位置改变用电器R两端电压，实现调制电压作用。



（二）两种电路的特点及选取：

1．电压和电流的调节范围

⑴限流式接法 限流电路的调节范围与Rp有关。IC解密在电源电压U和用电器电阻R一定时，Rp越大，用电器上电压和电流的调节范围也越大；当Rp比R小得多时，用电器上的电压和电流的调节范围都很小。

⑵分压式接法 分压式接法的电压和电流的调节范围与滑动变阻器Rp无关。
