磁阻效应传感器工作原理单片机解密

磁阻效应传感器概述
磁阻效应传感器是根据磁性材料的磁阻效应制成的。单片机解密磁性材料(如坡莫合金)具有各向异性,对它进行磁化时,其磁化方向将取决于材料的易磁化轴、材料的形状和磁化磁场的方向。当给带状坡莫合金材料通电流I时,材料的电阻取决于电流的方向与磁化方向的夹角。如果给材料施加一个磁场B(被测磁场),就会使原来的磁化方向转动。如果磁化方向转向垂直于电流的方向,则材料的电阻将减小;如果磁化方向转向平行于电流的方向,则材料的电阻将增大。磁阻效应传感器一般有四个这样的电阻组成,并将它们接成电桥。在被测磁场B作用下,电桥中位于相对位置的两个电阻阻值增大,另外两个电阻的阻值减小。在其线性范围内,电桥的输出电压与被测磁场成正比。

磁阻传感器已经能制作在硅片上,并形成产品。其灵敏度和线性度已经能满足磁罗盘的要求,各方面的性能明显优于霍尔器件。迟滞误差和零点温度漂移还可采用对传感器进行交替正向磁化和反向磁化的方法加以消除。由于磁阻传感器的这些优越性能,使它在某些应用场合能够与磁通门竞争。

FNN-3300就是用的磁阻传感器,在市场上占据很重要的地位,单片机解密所以证明在电子罗盘中磁阻式的是优于霍尔效应及磁通门的。




磁阻效应传感器工作原理
磁阻元件类似霍尔元件,但它的工作原理是利用半导体材料的磁阻效应(或称高斯效应)。与霍尔效应的区别如下;即霍尔电势是指垂直于电流方向的横向电压,而磁阻效应则是沿电流方向的电阻变化。

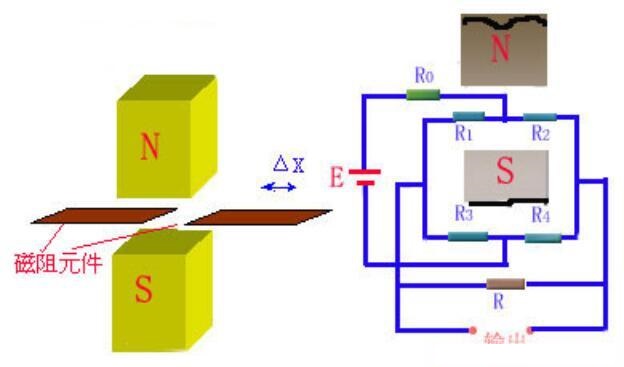

表示一种测量位移的磁阻效应传感器。将磁阻元件置于磁场中,当它相对于磁场发生位移时,元件内阻R1、R2发生变化,如果将它们接于电桥,则其输出电压比例于电阻的变化。

产生磁阻效应的原理:
单片机解密磁阻效应与材料性质及几何形状有关,一般迁移率大的材料,磁阻效应愈显著;元件的长、宽比愈小,磁阻效应愈大。

磁阻元件可用于位移、力、加速度等参数的测量。

内容声明:本文转载自其它来源,转载目的在于传递更多信息,不代表本公司赞同其观点和对其真实性负责,仅作学习与交流目的使用。
