IC解密串口通讯具有悠久历史的，最基本、最简单的通讯方式，即使在当前这个注重移动和无线互联的时代，也少不了串口通讯的身影。比如对小数据量数据的无线传输，虽然物理链路用蓝牙或WIFI传输，但最后到单片机数据交互上，可能还是用了串口通讯。

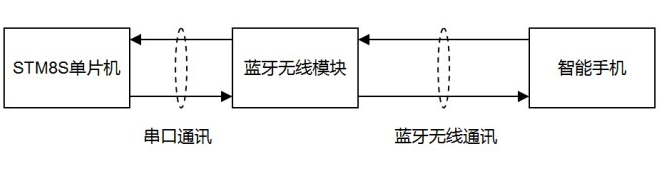

STM8S系列单片机有1~3个通用异步收发器（UART）支来持串口通讯，在这个部分里，将以STM8S单片机通过蓝牙与智能手机通讯，实现一个echo功能（单片机将收到来自于手机的数据原样返回给手机），来讲解如何使用单片机的串口功能。

1、电路设计

电IC解密路采用一款蓝牙转串口的模块实现蓝牙通讯，这款蓝牙模块有四个引脚，VCC、GND、TXD、RXD，只要将模块的VCC、GND引脚与电源连接，TXD、RXD引脚与单片机的RXD（即PD6）、TXD（即PD5）引脚相连就可以了。注意TXD和RXD一定要交叉相连，即蓝牙模块的TXD接单片机的RXD，蓝牙模块的RXD接单片机的TXD。

电路图如下，M1是蓝牙模块，电路原理很简单，就不多解释了：

2、软件设计

蓝牙模块里面已经实现了蓝牙的连接、认证等操作，并把蓝牙协议之上的应用数据转换为串口协议，在单片机软件上，只需要实现串口上数据读写。

即要实现的功能就是接受串口数据，并把收到的数据再用串口发送出去。

1）串口设置

STM8S标准库函数中提供了三个设置相关的函数：UART1_DeInit（），UART1_Init（），UART1_ITConfig（）。第一个UART1_DeInit（）是重置UART1，没有输入参数。重点是第二个UART1_DeInit（）设置串口工作状态。先来看看函数接口定义：

void UART1_Init（uint32_t BaudRate， UART1_WordLength_TypeDef WordLength，

UART1_StopBits_TypeDef StopBits， UART1_Parity_TypeDef Parity，

UART1_SyncMode_TypeDef SyncMode， UART1_Mode_TypeDef Mode）

每个参数的作用如下：

BaudRate： 波特率

WordLength ： 字节长度，取值为UART1_WORDLENGTH_8D或UART1_WORDLENGTH_9D

StopBits： 停止位，支持1个/0.5个/2个/1.5个停止位，取值为UART1_STOPBITS_1/UART1_STOPBITS_0_5/UART1_STOPBITS_2/UART1_STOPBITS_1_5。

Parity：奇偶校验位，UART1_PARITY_NO/UART1_PARITY_EVEN/UART1_PARITY_ODD

SyncMode：单片机UART_CK输出同步时钟的设置，不用UART_CK输出选择UART1_SYNCMODE_CLOCK_DISABLE即可。

Mode： 串口通信模式，
