芯片解密TM1628 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内
部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优
良，质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP28
的封装形式。
二、芯片解密 特性说明
? 采用功率CMOS 工艺
? 多种显示模式（11 段×7 位 ～ 14 段×4 位）
? 键扫描（10×2）
? 辉度调节电路（占空比8 级可调）
? 串行接口（CLK，STB，DIO）
? 振荡方式：内置RC 振荡（450KHz+5%）
? 内置上电复位电路
? 封装形式：SOP28

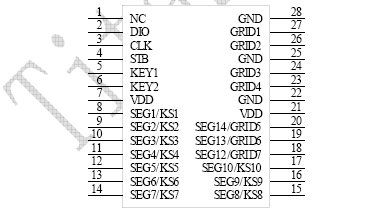

三、 管脚定义：

四、管脚功能定义：
DIO 数据输入/输出 在时钟上升沿输入/输出串行数据，从低位开始。输出为N-ch open drain
STB 片选 在上升或下降沿初始化串行接口，随后等待接收指令。STB 为低后的第一个字节作为指令，当处理指令时，当前其它处理被终止。当STB 为高时，CLK 被忽略CLK 时钟输入 在上升沿读取串行数据，下降沿输出数据
KEY1～KEY2 键扫数据输入 输入该脚的数据在显示周期结束后被锁存
Seg1/KS1～Seg10/KS10 输出（段） 段输出（也用作键扫描）,p管开漏输出
Grid1～ Grid4 输出（位） 位输出，N管开漏输出
Seg12/Grid7 ～Seg14/Grid5 输出（段/位） 段/位复用输出
VDD 逻辑电源 5V±10%
VSS 逻辑地 接系统地
NC 空脚 内部未连线
▲ 注意：DIO口输出数据时为N管开漏输出，在读键的时候需要外接1K-10K的上拉电阻。本公司推
荐10K的上拉电阻。DIO在时钟的下降沿控制N管的动作，此时读数时不稳定，你可以参考图（6），
在时钟的上升沿读数才时稳定。
