IC解密PLC电梯控制系统三种工作方式介绍

IC解密电梯主要有三种工作方式——有司机方式、无司机方式、消防方式。

1) 有司机方式是指由专职司机操纵电梯运行。具有以下特点：

① 电梯上行／下行启动由司机决定

② 电梯开门、关门时间由司机控制

③ 电梯是否直驶（不再响应外召唤）由司机决定

2) 无司机方式是指由乘客自己操纵电梯，这种电梯具有集选控制功能。具有以下特点：

① 电梯开门／关门／上、下客时间均由定时器定时

② 只要电梯门关闭后自动定向

3) 消防方式是指大楼发生火灾时，电梯运行控制的一种特殊工作方式。具有以下特点：

① 正在运行的电梯控制系统一旦收到消防信号：

a) 处于上行时立即返回底楼停站开门

b) 处于下行时立即直驶底楼停站开门

c) 处于底楼以外停站开门的电梯立即关门返回底楼停站开门

② 电梯返回底楼并在底楼开门后，电梯处于消防工作状态。此时，电梯不再响应外召唤信号，电梯的关门起动运行和准备前往层站由消防员控制操作。当电梯就近到达某层站后，立即清除其它所有指令信号登记，是否继续上行依火势大小决定。

2. PLC单台电梯控制系统的工作流程

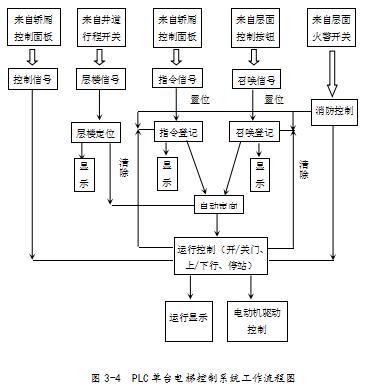

图3-4为PLC单台电梯控制系统工作流程图，从图中可知控制一台电梯正常工作，主要需要如下信号：控制信号、层楼信号、指令信号、召唤信号和消防信号。这些信号分别来自轿厢控制面板、井道行程开关、层面控制铵钮和层面火警开关。来自井道行程开关的层楼信号进行层楼定位并参与自动定向，同时显示所在层楼位置。来自轿厢控制面板的指令信号和来自层面控制按钮的召唤信号分别进行指令登记和召唤登记，同时进行信号登记显示。这两种信号也参与自动定向，和层楼信号一同对电梯进行运行控制，包括开／关门、上／下行和停站。当来自层面的火警开关发出消防控制信号时，立即消除指令登记和召唤登记，直接控制电梯下行至底楼并开门。此外，当有来自轿厢控制面板发出控制信号，如：有司机直驶状态，则略过召唤信号，直接响应指令信号。运行控制电梯的同时进行运行显示和驱动电动机正转或反转，即电梯上行或下行。
