芯片解密ESK32-360开发板的音频输出

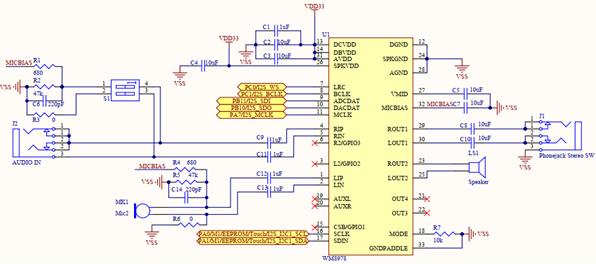

芯片解密ESK32-360开发板在硬件上支持音频的录制和播放，它是以I2S接口的WM8978编解码芯片来实现的，其接口电路如图1所示。
图1 音频电路

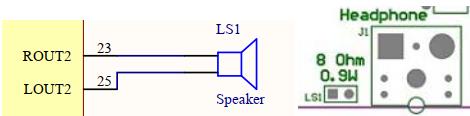

其中，扬声器的接口是以LS1的焊盘的形式来给出的，见图2所示。通常情况下，我们可以通过接口J1接耳机来收听。
图2 扬声器接口
1. I2S功能测试

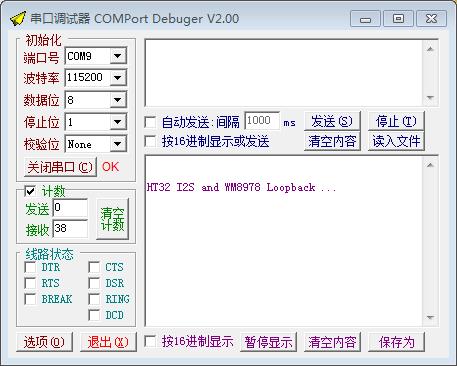

在下载出厂例程的情况下，每当按下复位键就会听到“卡”的声响。此外，若接好串行通讯，则通过串口可见到图3所示的输出内容。
图3 串口输出内容
芯片解密鉴于手头的相关资料较少，很难做进一步的扩展，其实这一个非常有用的功能单元，也还有开发的潜力。
2. MP3语音模块及使用
既然I2S没有让我们听到一丝优美的旋律，那我们就另想它法吧！
MP3语音播放模块是一款小巧的音频功能模块，通过串口的指令控制，依然能奏出美妙的旋律。该功能模块的引脚分布如图4所示。
图4 芯片解密MP3引脚分布
此外，在通常的使用中最常用的MP3播放指令为播放指令、停止指令及音量调节指令：
将此指令存放到数组中，并借助串口的方式即可到达播放的目的。
uint8_t cmd3[] = {0X7E, 0xFF, 0x06, 0X03,00, 00, 01, 0xFE, 0xF7, 0XEF}; //play index
uint8_t cmd6[] = {0X7E, 0xFF, 0x06, 0X06,00, 00, 10, 0xFE, 0xE5, 0XEF}; //set Volume
uint8_t cmd5[] = {0X7E, 0xFF, 0x06, 0X16,00, 00, 00, 0xFE, 0xE5, 0XEF}; //stop
