单片机解密在射频(RF)技术、计量学等诸多领域的应用场景中，都需要极低噪声的电源电压。本文将阐释并对比传统设计方法与一种创新的高集成度设计方案，致力于为敏感的负载提供超低噪声电源。新技术不仅带来了更紧凑的设计，使用起来也更加便捷。

引言

射频技术等应用需要噪声极低的电源电压。诸如锁相环(PLL)、压控振荡器(VCO)和高分辨率模数转换器(ADC)等易受干扰的电路，都需要低噪声的供电。电源线路上的任何干扰都可能会影响应用中的信号。为了产生极为干净的电源电压，通常会采用如图1所示的电源链路。

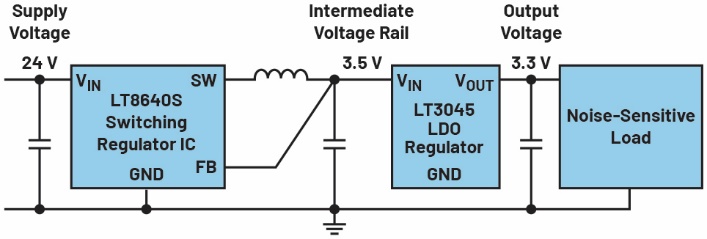

图1.由高效开关稳压器和下游线性稳压器组成的电压转换器。

单片机解密开关稳压器将高电源电压（如24 V）转换为较低的电压（如3.5 V）。然后，这种低电压可用于为超低噪声线性稳压器供电，在输出端产生噪声极低的3.3 V电压。线性稳压器自身的噪声水平极低，其均方根噪声值处于0.8 μV区间内，并具有高达76 dB的电源电压抑制比(PSRR)（在1 MHz频率下测得）。这种设置可减少由开关稳压器产生的电压纹波。图1中的设计展示了一种用于产生超低噪声电压的典型解决方案。

优化的可能性

多级分立设计方案实现起来不太容易。开关稳压器的实施离不开经过精心优化的印刷电路板(PCB)布局。否则，开关稳压器的快速开关瞬变会作为额外的干扰耦合到输出电压中。为了避免这种情况，有必要将线性稳压器布置到距离开关稳压器足够远的位置，但这会造成电源设计占用大量空间。在这类应用中，试图集成开关稳压器电路和线性稳压器的尝试往往以失败收场，原因在于开关过程中的噪声会耦合至最终的输出电压。不过，此问题已有行之有效的解决方案。
