单片机解密LOTO示波器统计曲线

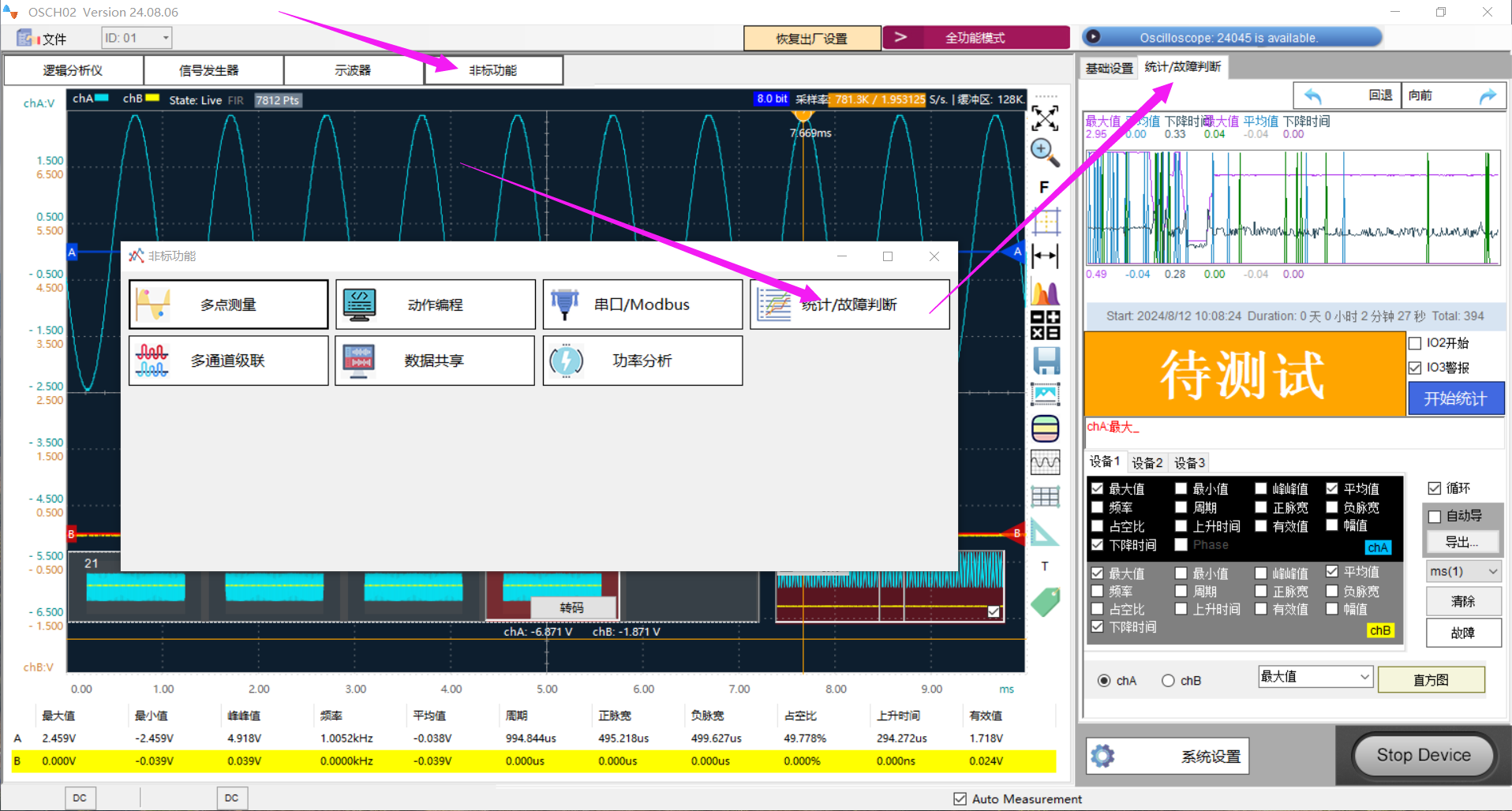

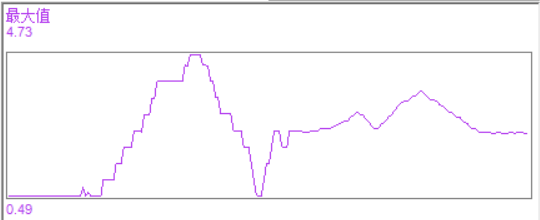

单片机解密LOTO示波器统计曲线和故障分析pass/fail测试 单片机解密虚拟示波器可以应用在工业自动化检测中，除了常规的检测波形和测量值参数以外，由多个行业客户定制和验证的统计曲线和故障分析（pass/fail）功能也为工业自动化检测带来极大的便利。 （一）故障分析（pass/fail）的基础：统计曲线功能 在信号检测的自动化测量中，大部分时间是关心某个测量值随时间变化的趋势，比如在开机检测后，波形的峰峰值是如何变化的。虚拟示波器的统计曲线功能，可以绘制出你关注的某些测量值的变化趋势曲线，如下图所示，示波器测试的信号最大值随着时间变化，从最低的0.49V逐渐变高，一直到4.73V，然后又降低到最低，接着缓缓升高并震荡：  单片机解密通过这样的统计曲线，我们可以看到被监测的测量值的变化过程和趋势，从而为后面的故障分析做基础。 统计曲线功能的入口在“非标功能”中的“统计/故障判断”中，如下图所示：  （二）单片机解密统计曲线功能可以观察哪些测量值： 理论上所有测量值，比如“最大值，最小值，峰峰值，有效值，平均值，频率，周期，占空比，正负脉宽，上升时间，下降时间”等等，都可以进行统计曲线的绘制，监测它们的变化趋势曲线。但是 虚拟示波器软件的标准版并没有开放所有这些测量值的统计曲线功能，根据型号不同和客户定制的情况不同，只开放了部分测量值的统计曲线功能。这些可以在统计曲线的配置页面看到。有些示波器型号支持多台级联的情况下，多台设备多通道的测量值的统计曲线绘制 |
