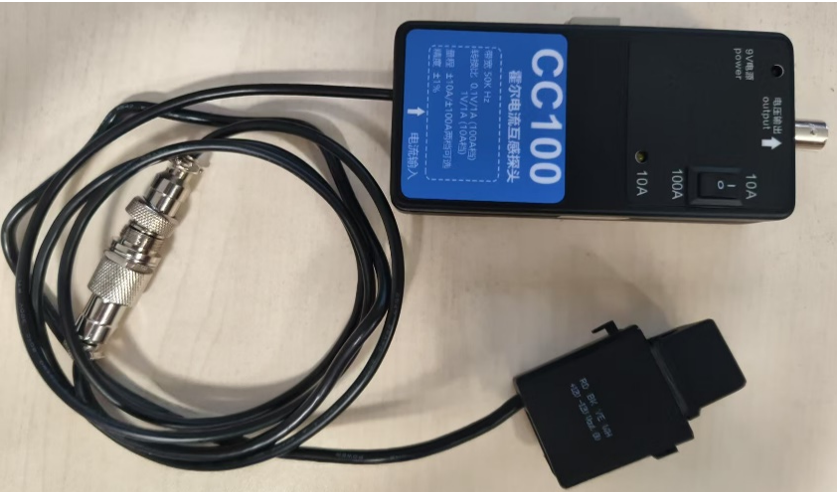

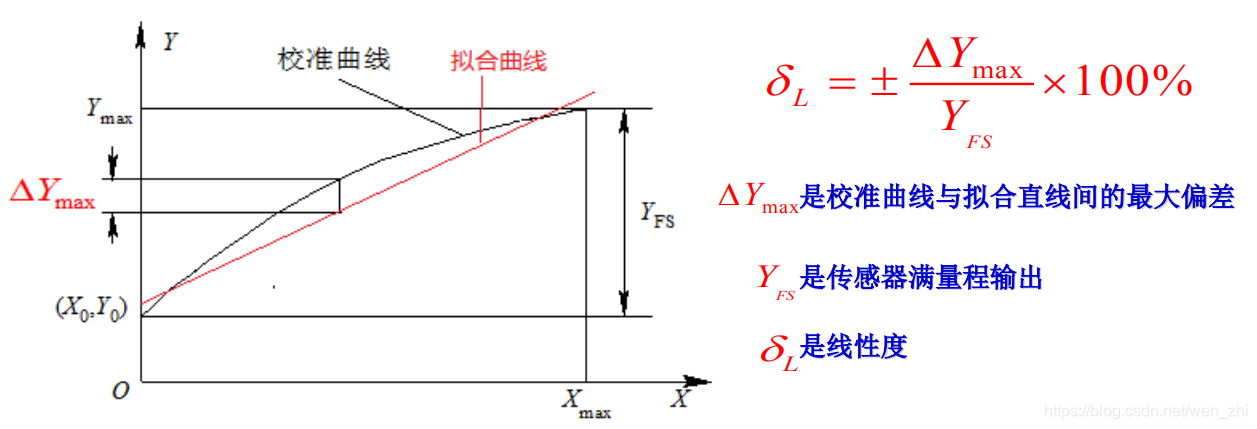

LOTO电流探头线性度测量 单片机解密|线性度作为衡量传感器静态特性的关键指标，其分析以被测输入量处于稳定状态为前提。在规定条件下，传感器校准曲线与拟合曲线之间的最大偏差（ΔYmax）与满量程输出范围（YFS）的百分比，被定义为线性度，该指标亦称为 "非线性误差"。此值越小，表明传感器的线性特性越优良。而"拟合曲线"，是通过特定算法构建的参考曲线，旨在为传感器特性分析提供基准。常用的拟合方法包括端基法、最小二乘法等，不同方法适用于不同的应用场景和精度要求。  本次实验依据LOTO虚拟示波器使用说明书 8.2.32章节中 "手动单次采集数据点拟合曲线功能" 的操作，对LOTO 100A的电流探头（如下图所示）的线性度展开单片机解密|定量分析。该电流探头的原理在于将-100A到+100A的电流转换成-10V到+10V的电压值，以便进行分析和测量，其线性度反映了电流转换电压的精准度，线性度越低，准确度越高。电流探头在使用时无需断开电路或串联电流表，只需将探头扣在导线外部，通过电磁感应或霍尔效应原理感应电流产生的磁场，可避免对原有电路造成干扰或破坏，同时提升了测量大电流时的安全性。  在测量之前先参考 LOTO 提供的数据表（如下表所示）对电流探头进行调零和调度，通过调节电流探头底部的“K”和“L”电位器实现。其中“K”用来调零，“L”用来调度。 |
