基于XL6008的电源升压模块制作芯片解密
1、模块简介

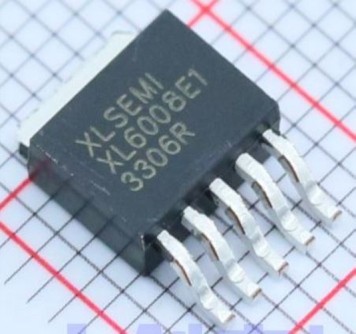

电源是每个电子产品都需要的功能部件,芯片解密今天小编给大家介绍一款来自立创商城60%控股、致力于为全世界电子工程师的技能提升和收入提升而服务的公司---深圳市技新电子科技有限公司设计的基于XL6008的电源升压模块。该模块的主控芯片XL 6008 是一种开关升降压型的DC- DC转换芯片, 固定开关频率400 KHz, 可减小外部元器件尺寸。XL 6008芯片具有出色的线性调整率与负载调整率, 最大输出电压支持可达60 V。此外, 该芯片还内部集成过流保护、过温保护、S W过压保护等, 可实现一个高性价比、和较高可靠性的电源模块。

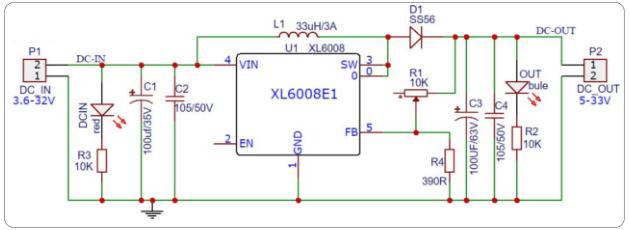

2、电路图
该模块的硬件设计( 原理图和PCB图) 采用的都是国内一款优秀的在线式EDA软件—LCEDA( 网址:https:// lceda. cn), 该软件可让使用者无论何时何地, 无论是Linux, MAC,平板电脑, 还是手机, 打开浏览器, 登录你的专属账号, 既可进行设计工作。
芯片解密XL 6008 具有多种工作配置模式: boost、flyback、 SEPIC 、 inverting、converter。从上图可知, 这款电源升压模块, 该芯片配置于boost工作模式。

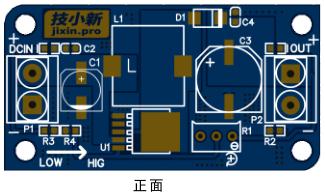

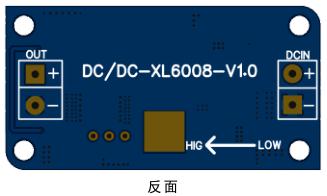

3、PCB Layout

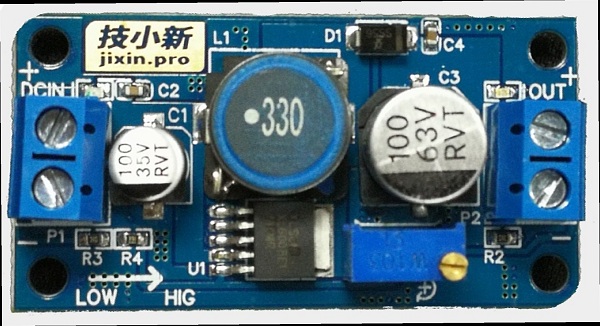

模块中部分丝印说明:
●DCIN( 红色): 输入电压正常时亮;
●OUT( 蓝色): 输出电压正常时亮;
●模块中的箭头方向指示了电压变化的方向, 输出电压一定要高于输入电压。
●电位器 R 1, 下方指示了旋钮调整方向, 顺时针旋转, 提高输出电压。
●正负极标识, 指示接电源时候的正负极。

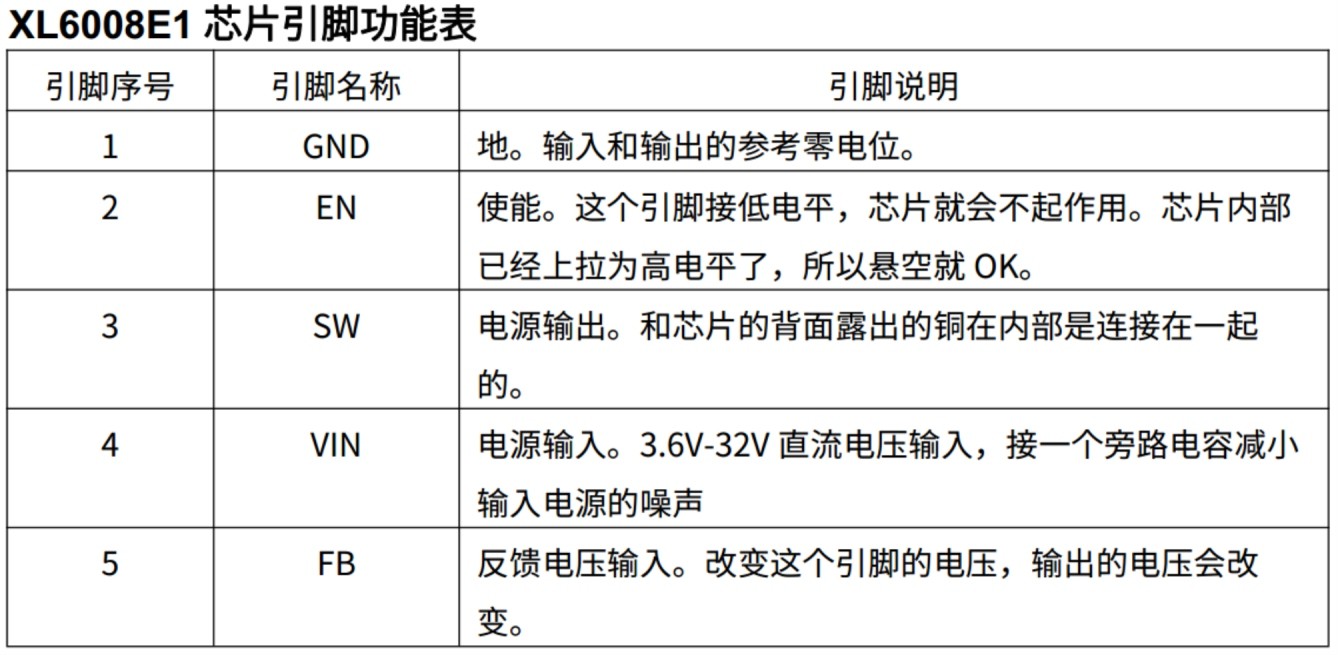

4、功能表
芯片解密在芯片的FB引脚用于输入一个反馈电压。这个反馈电压可以来自模块的电压输出端, 用于调整XL6008芯片的工作状态, 从而可以实时地调整模块的输出电压, 保证输出电压的稳定。芯片内部有一个非常稳定的参考电压源, 大小为1 . 2 5 V, 芯片就是拿F B引脚输入的反馈电压和1 . 2 5 V进行比较, 从而决定应该输出多大的电压。所以只需要调整FB引脚输入的电压即可调整模块输出的电压了。有一个简单的公式供参考, 这个是结合原理图给出的:
