芯片破解工作原理

芯片破解霍尼韦尔HMC5883L磁阻传感器电路是三轴传感器并应用特殊辅助电路来测量磁场。通过施加供电电源，传感器可以将量测轴方向上的任何入射磁场转变成一种差分电压输出。磁阻传感器是由一个镍铁(坡莫合金)薄膜放置在硅片上，并构成一个带式电阻元件。在磁场存在的情况下，桥式电阻元件的变化将引起跨电桥输出电压的相应变化。这些磁阻元件两两对齐，形成一个共同的感应轴，随着磁场在感应方向上不断增强，电压也会正向增长。因为输出只与沿轴方向上的磁阻元件成比例，其他磁阻电桥也放置在正交方向上，就能精密测量其他方向的磁场强度。

芯片破解电源管理

该器件可有两种不同的供电模式。第一个是内部运作的VDD供电电源，第二个是为IO接口供电的VDDIO电源，当然VDDIO的电压可以与VDD电源相近；单电源模式，或在VDDIO 电压低于VDD 的情况下，HMC5883L都能正常运作并能与其他装置兼容。

芯片破解I2C接口

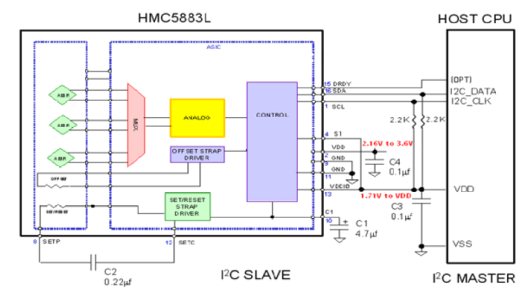

控制该装置可以通过I2C总线来实现。该装置将作为从机在一个主机(例如：处理器)的控制下连接总线。该装置必须符合I2C-Bus Specification（I2C-总线技术规格标准），作为一个I2C 兼容装置，该装置包含一个7-bit串行地址，并支持I2C 协议。这一装置可以支持标准和快速模式，分别为100kHz和400kHz，但不支持高速模式(Hs)。还需要外接电阻才能支持这些标准和快速模式。要求主机的活动（寄存器的读取和写入）优先于内部活动，例如：测量。这一优先次序的安排是为了不让主机等待，同时I2C总线占用的时间比必需的时间长。

芯片破解置位/复位带驱动的H-桥式电路

ASIC包含大型开关FETs，可以传输大而短的脉冲到传感器的置位/复位带。这一置位/复位带在很大程度上是一种电阻性负载。并不需要外部去增加外部置位/复位回路。每次测量时，ASIC会自动完成置位/复位。首先一次置位脉冲产生后进行测量，然后,一次复位脉冲产生后进行测量，两次测量的差值的一半将会被放置在三轴上每根轴的数据输出寄存器上。这样，在所有测量中传感器的内部偏差和温度漂移差值就可以被移除/抵消了。
