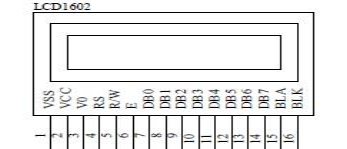

芯片破解1602液晶也叫1602字符型液晶它是一种专门用来显示字母、数字、符号等的点阵型液晶模块它有若干个5×7或者5×11等点阵字符位组成，每个点阵字符位都可以显示一个字符。每位之间有一个点距的间隔每行之间也有间隔起到了字符间距和行间距的作用，正因为如此所以他不能显示图形。1602LCD是指显示的内容为16×2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。其引脚图和引脚说明如下：

芯片破解1602采用标准的16脚接口，其中：

第1脚：VSS为电源地

第2脚：VCC接5V电源正极

第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会 产生“鬼影”，使用时可以通过一个10K的电位器调整对比度）。

第4脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。

第5脚：RW为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。

第6脚：E(或EN)端为使能(enable)端,高电平（1）时读取信息，负跳变时执行指令。

第7～14脚：D0～D7为8位双向数据端。

第15～16脚：空脚或背灯电源。15脚背光正极，16脚背光负极。
