单片机解密可编程序控制器在进入RUN状态之后，采用循环扫描方式工作。从第一条指令开始，在无中断或跳转控制的情况下，按程序存储的地址号递增的顺序逐条执行程序，即按顺序逐条执行程序，直到程序结束。然后再从头开始扫描，并周而复始地重要进行。可编程序控制器工作时的扫描过程如图2-3所示，包括五个阶段：内部处理、通信处理、输入扫描、程序执行、输出处理。PLC完成一次扫描过程所需的时间称为扫描周期。扫描周期的长短与用户程序的长度和扫描速度有关。

1) PLC的程序执行过程

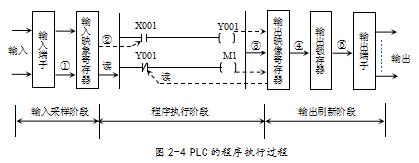

PLC的程序的执行过程一般可分为输入采样、程序执行和输出刷新三个主要阶段，如图2-4所示。

1) PLC的扫描周期

在PLC的实际工作过程中，每个扫描周期除了前面所讲的输入采样、程序执行、输出刷新三个阶段外，还要进行自诊断、与外设（如编程器、上位计算机）通信等处理。即一个扫描周期还应包含自诊断及与外设通信等时间。

2) PLC的I／O响应时间

PLC采用集中I／O刷新方式，在程序执行阶段和输出刷新阶段，即使输入信号发生变化，输入映像寄存器区的内容也不会改变，还会影响本次循环的扫描结果。输出信号的变化滞后于输入信号的变化，这产生了PLC的输入输出响应滞后现象，最大滞后时间为2-3个扫描周期。

1. PLC的编程语言

PLC的编程语言有梯形图语言、助记符语言、顺序功能图语言等。其中前两种语言用得较多，顺序功能图语言也在许多场合被采用。本课题所采用的编程语言为梯形图语言。
